Danke Jürgen für die Antwort. Mein Radio ist also ein Af Johnsons Avenger GX, aber der elektrische Teil ist identisch mit dem mt118, nur der vordere Teil ändert sich mit dem Bildschirm. Intern habe ich auch aus den Schaltplänen keinen 24c64-Speicher gesehen. Wie ist eine MAX232 TTL-Schaltung in Ordnung? Aus den Diagrammen kann ich nicht verstehen, welche Pins an der Mikrofonbuchse verwendet werden sollen. kannst du mir helfen? Danke
Progr. Grundig Movitalk 118E
- theofunk
- Unerledigt
-
-
Qui i pin della radio
-
Hallo!
MT118 und MT118A nutzen an der Mikrofonbuchse folgende Pins:
Pin 3 (Reset) als MT118-RxD (braucht den TxD des MAX232)
Pin 5 GND
Pin 6 (Call) als MT118-TxD (braucht den RxD des MAX232)
Habe gerade nochmal nach Originalunterlagen geschaut.
Im ersten Anhang findest du den Schaltplan des Original-Programmierkabels.

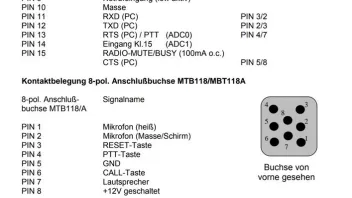

Im zweiten Anhang ein Anschlußschema PC an rückseitige MT118-Buchse ohne Pegelwandler.
Ob man darüber aber auch programmieren kann finde ich nirgends.
Vielmehr meine ich das hinten ist nur die FFSK-Schnittstelle für das Modem.
Jürgen
-
vielen Dank für die Antworten. hast du auch alle versionen der software? heute versuche ich mit mikrofoneingang zu programmieren.
-
Sollte es einen Kurzschluss auf der internen Platine geben?
-

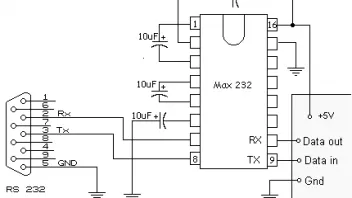

Dies ist das Schema der Schaltung, die ich gemacht habe. höchstwahrscheinlich ist die Software, die ich habe, nicht die richtige.
