Beiträge von Manni

  • teletron 8200 + 8700

    Hallo Jürgen,

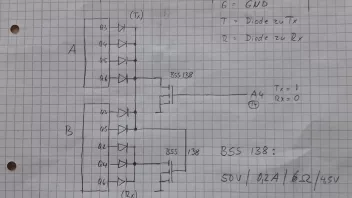

    Die Lösung mit den Dioden funktioniert, allerdings musste ich im TX-Vco die 3.3pF am Schwingkreis entfernen damit die PLL einen ausreichenden Regelbereich hat.

    Statt NPN-Transistoren habe ich FETs benutzt, das spart einen Transistor und die Widerstände.

    Damit erreicht man ca 0,58V für logisch 0 an den Programmiereingängen des Synti . Die original-Proms liegen da besser. Leider kenne ich den Toleranzbereich dieser Eingänge nicht, aber es sollte so bis ca 0,8V als L durchgehen.

    Aufgebaut habe ich die Schaltung auf 2 Bauteileträger, und die Transistoren sind SMDs direkt an den Drahtverbindungen angelötet. So sind die Ersatz-Proms auch steckbar.

    Gruß,

    Manfred

  • teletron 8200 + 8700

    Hallo Jürgen,

    Die Sendefrequenz meines fehlerhaften Gerätes ist ca 173Mhz, die 159Mhz hat ein Ersatzgerät das ich evtl auch als Ersatzteillager nutzen könnte, aber auch noch funktioniert.

    Das ist wohl ein wenig durcheinander gekommen, sorry.

    Wenn die NF-Endstufe mit auf dem Kühlkörper sitzt, wäre es auch möglich den kompletten

    Endstufenblock auszutauschen ?

    ich schick hier mal einen Scan von meinem Datenblatt für den S187 mit.

    Gruß,

    Manfred

    Der Inhalt kann nicht angezeigt werden, da Sie keine Berechtigung haben, diesen Inhalt zu sehen.

  • teletron 8200 + 8700

    Hallo Jürgen,

    Danke für Deine guten Infos!, aber wo finde ich bitte die PN ?

    Mittlerweile ein paar Datenblätter studiert,

    Die Proms, falls man welche hat könnten auch manuell gebrannt werden,

    Der Synti kann max 6.4 Mhz am asyncron-Input, der andere syncron-Input max 2.5 Mhz.

    Da müssen doch sicher noch irgendwo Teiler vorhanden sein, die von 170Mhz herunterteilen,

    damit die PLL funktionieren kann.

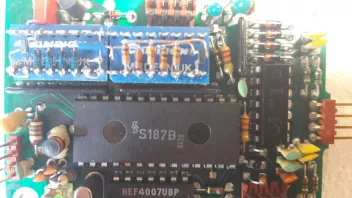

    Auf der Platine ist noch ein Quartz-Oszillator mit dem 4007 von 16,4Mhz.

    falls das der Mutteroszi ist, müsste auch der noch geteilt werden, und dann sucht man noch die PLL für die Schmalband-FM.

    Ohne Schaltbild praktisch nicht zu machen.

    Das fehlerhafte Gerät (zZt. im Einsatz) zeigt eine zu schwache Lautstärke an einem Gerät, das ist erst mal kein großes Problem, aber ich möchte das wieder i.O. bringen.

    Die beiden Billiggeräte könnten auch als Organspender fungieren, dann hätt ich mit Frequenzumbau eh nix zu tun.

    Würde es auch funktionieren, wenn ich das Synti-Platinchen aus dem fehlerhaften Gerät in eines der beiden Billiggeräte ummontiere, und damit meine gewünschte Frequenz erhalte?

    geht natürlich nur, wenn der Fehler nicht gerade dort liegt, oder man weiß dann wo der Fehler liegt ...

    Gruß,

    Manfred

  • teletron 8200 + 8700

    Hallo Jürgen,

    Super, kannst du mir auch die Beschaltung für 150,590 Mhz Duplex geben?

    Der Typ T8000 hat dann wohl die abgesetzte Frontplatte, keinen Selektivruf und einen

    Handapparat mit Micro und Speaker, steht aber so auf der Büchse drauf.

    Gruß,

    Manfred

  • teletron 8200 + 8700

    Hallo Martin,

    Den Fehler den ich beheben will liegt im T8000, mittlerweile habe ich 2 T8200 billig erstanden, die beide wohl noch funktionieren, getestet mit 50Ohm am Antennenausgang, so ca 4W,

    und der Speaker rauscht auch ganz normal.

    Leider haben beide nicht die gleiche Frequenz, und so würde mir da eine entsprechende Info

    zur Frequenzeinstellung fehlen an der ich natürlich interessiert wäre.

    Kannst du evtl sagen, ob man die Baugruppenplatinchen von T8000 und T8200 tauschen kann?

    Gruß,

    Manfred
