Ich habe ein Bosch BTM-S Bedienteil angeschlossen.

Aber da tut sich nichts.

LG

Hallo zusammen,

ich hätte nochmal eine wichtige Frage zum Bosch KFS167.

Aktuell habe ich das Gerät immer über die größere Buchse (Kontakte C und D) gespeist. Nun konnte ich jedoch einen passenden Stecker auftreiben und müsste das Gerät von nun an über die Kontakte N/O bzw U/W betreiben.

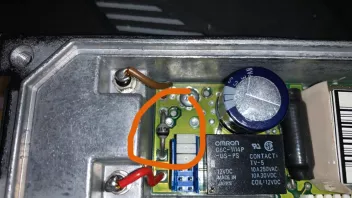

Leider passiert bei den Kontakten N/O bzw U/W nichts am Gerät (zieht keinerlei Strom). Die Sperrdiode habe ich bereits ausgetauscht. Gibt es im Gerät eventuell noch eine Art Sicherung oder Diode? Oder fehlt dem Gerät noch ein „Ein-Signal“?

Über die Kontakte C und D startet das Gerät ja.

Servus,

ich verkaufe ein Bosch BTM-S Bedienteil.

Das Bedienteil hat bis zum Ausbau funktioniert. Bei mir war es nur zu Deko Zwecken mit einem KFS 167 verbunden (sh. Bilder auf ebay).

Das Anschlusskabel wird nicht mit verkauft.

Verkauft wird nur das Bedienteil samt Halterung.

https://www.ebay.de/itm/Bedien…a9a27a:g:sr4AAOSw3cBeyTHq

Bei Interesse bitte ich um ein Gebot auf eBay! Gebote im Forum werden nicht entgegen genommen!

Viele Grüße!

Daniel S.

Ah danke für den Tipp!

Die ist tatsächlich durch -habe gerade mal nachgemessen!

Das war dann scheinbar der Vorbesitzer.

LG

Daniel

Moin.

Ich hab's jetzt mal mit "deinen" Pins ausprobiert, da geht mein Netzteil aber auf "Störung/Kurzschluss".

Hab dann auch mal mit dem Multimeter nachgemessen, ich habe zwischen N/O und U/W fast 0 Ohm. (Polarität hat natürlich gepasst)

Wenn ich das Gerät über C und D speise, funktioniert es.

Ist die Funktion über die Klemmen C und D beeinträchtigt? Für diesen Anschluss hätte ich nämlich auch einen passenden Stecker.

Einspeisen tue ich auf der Seite von der Antennenbuchse (da wo auch der Kontakt mit den Pins N-W ist).

Auf der anderen Seite ist das BTS-M angeschlossen.

Grüße

Daniel

Jo das verstehe ich.

Aber es gibt ja zwei mal die selben Buchsen.

Aktuell speise ich das Funkgerät über den belegungsplan von Norbert.
Mich würde nur interessieren, ob die Funktion da durch beeinträchtigt wird oder ob das egal ist ob ich das über deinen Plan speise. Für deinen Anschluss habe ich nämlich keinen passenden Stecker.

Vielen Dank für deine Antwort!

LG

Guten Abend,

erstmal vielen dank für die beiden Antworten.

Kann ich das Gerät jetzt auch über die Pins C und D betreiben? Oder muss ich das über die Pins U/W und N/O machen (sh. Bild von MC Mopz)?

Bin auf dem Gebiet leider ein kompletter Neuling.

LG

Servus Leute,

ich suche für mein KFS 167 die Pinbelegung .

Habe mein externes Bedienteil (Bosch BTM-S) mit 6V jetzt auch angeschlossen. Allerdings zeigt mir das nur lauter 0er auf dem Display an.

Grüße

Hallo,

ich suche ebenfalls einen Schaltplan für das KFS167. Oder besser gesagt die Pinbelegung für die Spannung.

Läuft das Teil eigentlich mit 6 oder 12V?

Grüße
