Verstärkerbetrieb mit FuG 8a-1 von Telefunken

Egika

Hallo!

Ich habe ein Telefunken FuG 8a-1. Das Bedienteil hat bei der Rauschsperre einen Drehschalter, der auch einen "Verstärkerbetrieb" ermöglichen soll. Siehe hier:

Aber wie schließe ich meinen Außenlautsprecher so an, dass das funktioniert?

In der Steckerbelegung finde ich NFL und NFLR (https://www.klaus-paffenholz.de/.../tele8banschluss.pdf)

Einer scheint ein Leistungsausgang zu sein, der andere nicht. Aber beide sind auch im Funkbetrieb aktiv, nicht nur im "Verstärkerbetrieb".

Wie ist das vom Hersteller gedacht? Wer kann helfen?

Danke!

64Digger295

Mit "Außenlautsprecher" ist der Zusatzlautsprecher z.B. am Pumpenstand eines Läschfahrzeuges gemeint.

Er ist nur dafür gedacht, daß der Maschinist den Funk mithören kann.

Nicht wie viel meinen um Durchsagen zu machen. das gab es nur beim FuG 7 / 7b

73 Hartmut

Martin

Hier mal so aus dem Gedächtnis raus:

also an den NFLR kommt der (kleine) Lautsprecher im Fahrzeug ran. So max 5 Watt

NFL ist der Ausgang für den Leistungsverstärker, der benötigt wird wenn man einen großen Druckkammerlautsrecher z.B. aud dem Dach anschliessen will. Hier kommt dann auch dann das Signal von der Besprechung mit dem Hörer raus.

Das Bedienteil hat intern auch noch ein paar Brücken die richtig gesetzt werden müssen.

Aber sicher bin ich mir da jetzt nicht mehr

Gruß,

Martin

64Digger295

Stimmt da war was.

Ich hatte das ein einziges mal.

Wenn ich mich recht erinnere, ist das eine Sonderfunktion, die offiziell nur in Bayern zulässig war / ist.

Später wurde das über den Signalbalken mit einem zusätzlichen Mokrofon gemacht.

73 Hartmut

Egika

Super, danke!
Ich bin also bei NFL richtig, brauche einen Verstärker daran und werde mal das Bedienteil öffnen, was ich darin so finde.
Wenn jemand dazu eine Doku hat, würde ich mich freuen.

Martin

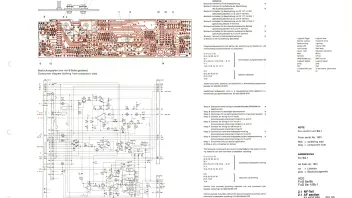

Hier mal die Verstärker Platine zum BG mit den Brücken.

Ich hoffe das passt.
